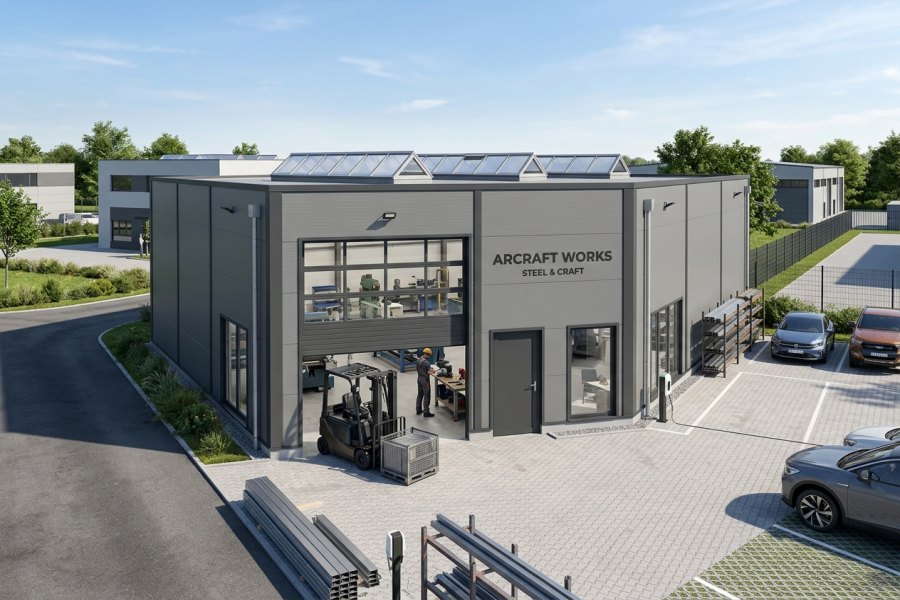

Çelik Atölye Binası: İş Akışınıza ve Ekipmanınıza Uygun Çalışma Alanı
Oto servis, torna-tesfiye, metal işleme ve marangozhane için ergonomik çalışma istasyonlu, doğal aydınlatmalı, kompakt ve ekonomik çelik atölye binaları.
Çelik Atölye Statik Model ve Kesit Şeması
Katman Katman Çelik Yapı Anatomisi (İnteraktif Kesit)
SerHangar yapılarında şantiyede kaynak yapılmaz; temel ankrajından mahya kapağına kadar her katman cıvatalı ve modülerdir. Aşağıdaki butonlarla veya model üzerindeki pinlerle katmanları adım adım inceleyebilirsiniz.
Temel Pabuçları & Ankraj Bulonları
Yapının tüm rüzgar, kar ve deprem kesme yüklerini betonarme zemine güvenle ileten ilk ve en kritik mühendislik katmanıdır. CNC lazer kesim şablonlar ile milimetrik hassasiyette betona gömülür.
TBDY 2018 onaylı kimyasal epoksi ile betona gömülen cıvata şablonu.
Z275 çinko kaplamalı, CNC rollform delikli kolon ve portal kirişler.
1.5 - 2.5 mm kalınlıkta rijit çatı aşıkları ve çapraz rüzgar gergileri.
40 - 100 mm B-s1,d0 yangın sınıflı, ısı köprüsü oluşturmayan paneller.
Su sızdırmaz EPDM contalı saçak, gizli dere ve endüstriyel kapı detayları.
Çelik Atölye Binası Nedir? (Doğrudan Mühendislik Tanımı)
Doğrudan Tanım: Çelik atölye binası; otomotiv bakım ve servisleri, torna-kaynak işleri, metal-ahşap işleme veya küçük ölçekli imalat tesisleri için; ergonomik çalışma istasyonlarını, makine tezgahlarını, egzoz-toz emiş hatlarını ve personel ofis hacimlerini birleştiren, 8m-20m kolonsuz açıklığa sahip modüler ve ekonomik çelik yapılardır.
Atölyelerde dar çalışma alanları iş kazalarına ve verimsizliğe sebep olur. SerHangar çelik atölyeleri; kolonsuz iç yapısıyla makine yerleşiminde esneklik sağlar, çatı ışıklıklarıyla gündüz elektrik aydınlatma giderlerini %40 azaltır.
Çelik Atölye Tasarım ve İhtiyaç Tablosu
| Atölye Branşı | İdeal Açıklık & Yükseklik | Zemin Taşıma Kapasitesi | Kritik Donanım Detayı |
|---|---|---|---|
| Oto Mekanik & Elektrik | 10 m – 15 m / 4.5 m Yükseklik | 20 cm Çift Hasır Betonarme | Araç Lifti Ankrajı + Yağ Kapanı |
| Torna, Freze & Metal İşleme | 12 m – 18 m / 5.0 m Yükseklik | Ağır Tezgah Titreşim Pabucu | Trifaze Elektrik Tavası + Pergel Vinç |
| Kaynak & Çelik İmalat | 15 m – 20 m / 6.0 m Yükseklik | Kıvılcım Dirençli Zemin | Kaynak Dumanı Emiş Menfezleri |
| Marangozhane & Mobilya | 12 m – 16 m / 4.5 m Yükseklik | Tozumaz Helikopter Perdah | Toz Siklonu Çatı Geçiş Borulaması |
Ergonomik İstasyon Yerleşimi ve Malzeme Akışı
Hammadde girişi, işleme tezgahları, montaj masaları ve son ürün kontrol istasyonları arasında malzeme taşınırken çalışanların birbirine engel olmaması gerekir. SerHangar mimarları, atölyenizin makine yerleşim şemasını inceleyerek kapı ve aks aralıklarını iş akışına göre konumlandırır.
Havalandırma, Toz Emme ve Doğal Aydınlatma
Kaynak gazı, boya dumanı veya talaş tozu çalışan sağlığını tehdit eder. Çatı makaslarına mekanik emiş fanları entegre edilir. Ayrıca çatıya yerleştirilen kırılmaz polikarbon ışıklık şeritleri gün boyu doğal güneş ışığı sağlayarak çalışma konforunu artırır.
Asma Kat Ofis ve Personel Soyunma Odaları
Atölye zeminini daraltmamak için idari ofis, muhasebe, yemekhane ve soyunma odaları çelik konstrüksiyon asma kat üzerine alınır. Bu sayede zemin kat tamamen üretime tahsis edilir.
Çelik Yapı Metrekare ve Paket Maliyet Matrisi
Bütünleşik Canlı Simülatör mühendislik hesaplarına dayalı fabrika çıkışlı (Ex-Works) paket fiyatlarıdır. Proje net açıklığına, saçak yüksekliğine ve panel tipine göre dinamik olarak hesaplanır.
| Yapı Alanı (m²) | P1: Taşıyıcı Karkas Kiti | P2: Kaplamalı Kit (Kabuk) | P3: Montaj Dahil Yapı |
|---|---|---|---|
|
100 m² (Kompakt Atölye / Depo)
8x12 m | 4.0 m Yükseklik • ~1.440 kg çelik
|
364.000 TL
7.450 USD • 3.800 TL/m²
|
830.000 TL
17.000 USD • 8.650 TL/m²
|
947.000 TL
19.400 USD • 9.870 TL/m²
|
|
250 m² (KOBİ İmalathane / Ambar)
10x25 m | 4.5 m Yükseklik • ~4.455 kg çelik
|
1.040.000 TL
21.300 USD • 3.860 TL/m²
|
2.026.000 TL
41.500 USD • 7.510 TL/m²
|
2.343.000 TL
48.000 USD • 8.680 TL/m²
|
|
500 m² (Standart Ticari Depo)
15x33 m | 5.5 m Yükseklik • ~12.127 kg çelik
|
2.597.000 TL
53.200 USD • 5.250 TL/m²
|
4.173.000 TL
85.500 USD • 8.440 TL/m²
|
4.734.000 TL
97.000 USD • 9.570 TL/m²
|
|
1.000 m² (Lojistik & Sanayi Deposu)
20x50 m | 6.0 m Yükseklik • ~28.560 kg çelik
|
5.827.000 TL
119.400 USD • 5.720 TL/m²
|
8.570.000 TL
175.600 USD • 8.410 TL/m²
|
9.687.000 TL
198.500 USD • 9.500 TL/m²
|
|
2.000 m² (Büyük Fabrika / Dağıtım)
20x100 m | 7.0 m Yükseklik • ~59.160 kg çelik
|
12.025.000 TL
246.400 USD • 5.900 TL/m²
|
17.437.000 TL
357.300 USD • 8.550 TL/m²
|
19.677.000 TL
403.200 USD • 9.650 TL/m²
|
Çelik Yapı Hızlı Fiyat ve Metraj Hesaplayıcı
Arsanızın boyutlarını seçin; anında taban alanı, iç hacim, çelik tonajı ve Bütünleşik Canlı Simülatör fiyatını görün.
6 Adımda Çelik Depo & Fabrika Kurulum Zaman Çizelgesi
Geleneksel betonarmede aylarca süren kalıp, demir ve beton priz bekleme süreleri olmadan; fabrikada ön üretimli ve şantiyede sıfır kaynaklı montaj süreci.
İhtiyaç Analizi & Ön Tasarım
Arsa boyutları, forklift koridorları, palet raf düzeni ve gerekli saçak yüksekliği analiz edilir; en verimli aks planı belirlenir.
3D Statik Hesap & Ruhsat Projesi
TBDY 2018 ve Eurocode 3 normlarına göre SAP2000 simülasyonu yapılır. İMO onaylı resmi statik hesap raporu ve mimari paftalar hazırlanır.
Fabrikasyon CNC İmalat
Çelik profiller CNC plazma tezgahlarda milimetrik delinir ve kesilir. Sıcak daldırma galvaniz (Z275) veya korozyon astar boyası uygulanır.
Temel & Ankraj Aplikasyonu
İmalat devam ederken şantiyede zemin betonu dökülür. SerHangar tarafından verilen şablonlarla kolon ankraj saplamaları milimetrik sabitlenir.
Sahaya Sevk & Cıvatalı Montaj
Tırlarla şantiyeye gelen numaralandırılmış kolon ve makaslar, mobil vinçler ve tork anahtarlarıyla şantiyede tek bir kaynak vurulmadan dikilir.
Kaplama, Oluklar & Teslim
Çatı ve cephe sandviç panelleri monte edilir; mahya, köşe aksesuarları ve yağmur inişleri tamamlanarak yapı iskan ve işletmeye teslim edilir.
Çelik Yapı vs. Prefabrik Betonarme vs. Klasik Betonarme
Endüstriyel depo ve fabrika yatırımlarında yapısal sistemlerin teknik performans, inşaat süresi ve maliyet karşılaştırması.
| Kriter / Mühendislik Parametresi | SerHangar Çelik Sistemler | Prefabrik Betonarme | Klasik Yerinde Dökme |
|---|---|---|---|
|
Yapı Öz Ağırlığı
Zemine binen statik yük
|
Çok Hafif (25 – 45 kg/m²)
Betonarmeden 5 kat hafif
|
Ağır (180 – 260 kg/m²)
|
Çok Ağır (300+ kg/m²)
|
|
Deprem Performansı (TBDY 2018)
Süneklik ve enerji yutma
|
Mükemmel Süneklik
Esner, kırılmaz, sıfır can kaybı
|
Orta – Rijit
Birleşim mafsalları riskli
|
Kırılgan / Yüksek Atalet
|
|
Temel ve Hafriyat Maliyeti
Zemin betonu ve temel derinliği
|
%35 – %45 Tasarruf
Yalnızca hafif hatıl & ankraj
|
Ağır soket temeller gerekir
|
Derin radye/mütemadi temel
|
|
Şantiye İnşaat Süresi
1.000 m² anahtar teslim süre
|
15 – 25 İş Günü
%100 Cıvatalı Hızlı Montaj
|
45 – 75 Gün
|
120 – 180 Gün (Kalıp/Kür)
|
|
Kolonsuz Açıklık Esnekliği
İç hacim forklift manevrası
|
12 m – 45 m Kolonsuz
Sıfır alan ve hacim kaybı
|
Maks. 20-25m (Ağır kirişler)
|
Sık kolon aksı zorunlu
|
|
Genişletilebilirlik & Taşınabilirlik
Gelecekte sökme veya büyütme
|
%100 Modüler & Demonte
Sökülüp başka sahaya taşınabilir
|
Sökülemez, taşınamaz
|
Kalıcı, yıkım gerektirir
|
|
Hurda & İkinci El Değeri
Yatırımın geri dönüş garantisi
|
Yüksek Hurda / Satış Değeri
Çelik her zaman değerini korur
|
Yalnız moloz atığı
|
Yıkım ve moloz maliyeti
|
Hangi Teslim Kapsamını Düşünüyorsunuz?
Taşıyıcı Kit (P1), Kaplamalı Kit (P2) veya Montaj Dahil Çelik Yapı (P3) paketlerimizi satır satır karşılaştırarak kararınızı netleştirebilirsiniz.
P1, P2, P3 Karşılaştırma Tablosunu AçProjeniz İçin Teklif İsteyin
Ölçülerinizi ve ihtiyacınızı paylaşın, mühendislik ekibimiz yaklaşık bütçe ve uygun sistemi sizinle paylaşsın.
Sıkça Sorulan Sorular
Çelik depo, hangar ve endüstriyel bina projeleriyle ilgili aklınıza takılan soruların yanıtları.
Kolonsuz geniş hareket alanı sunar, çatı ışıklıklarıyla elektrik tasarrufu sağlar, zeminine ağır tezgah ve liftler kolayca ankrajlanabilir ve hızlıca kurulur.
Evet. Tezgah ve liftlerin ağırlık ve titreşim değerlerine göre zemin betonu projelendirilir ve epoksi kaplama ile yağ geçirimsizliği sağlanır.
Çatı mahyasına doğal hava emiş menfezleri veya motorlu duman tahliye fanları konur; toz borulamaları için çelik makaslara askı tijleri bağlanır.
Fabrikada üretilen cıvatalı karkas sahaya geldikten sonra 150 m² - 400 m² bir atölye ortalama 7 ila 10 iş günü içinde anahtar teslim kurulur.
15 metreye kadar olan ve vinç gerektirmeyen atölyelerde galvanizli hafif çelik en ekonomik çözümdür; tavan vinci gerektiren ağır imalathanelerde ağır çelik tercih edilir.
