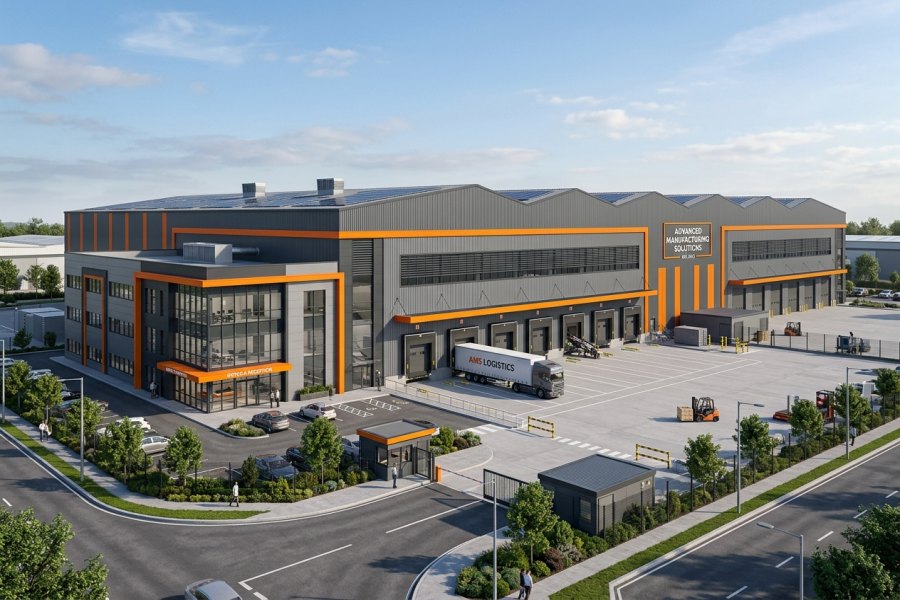

Çelik Fabrika Binası: Üretim Akışına ve Vinç Yüklerine Göre Tasarım
Organize sanayi bölgeleri için 5-32 ton gezer vinç yollu, asma katlı ofis entegreli, TBDY 2018 uyumlu çelik konstrüksiyon fabrika binaları.
Çelik Fabrika Statik Model ve Kesit Şeması
Katman Katman Çelik Yapı Anatomisi (İnteraktif Kesit)
SerHangar yapılarında şantiyede kaynak yapılmaz; temel ankrajından mahya kapağına kadar her katman cıvatalı ve modülerdir. Aşağıdaki butonlarla veya model üzerindeki pinlerle katmanları adım adım inceleyebilirsiniz.
Temel Pabuçları & Ankraj Bulonları
Yapının tüm rüzgar, kar ve deprem kesme yüklerini betonarme zemine güvenle ileten ilk ve en kritik mühendislik katmanıdır. CNC lazer kesim şablonlar ile milimetrik hassasiyette betona gömülür.
TBDY 2018 onaylı kimyasal epoksi ile betona gömülen cıvata şablonu.
Z275 çinko kaplamalı, CNC rollform delikli kolon ve portal kirişler.
1.5 - 2.5 mm kalınlıkta rijit çatı aşıkları ve çapraz rüzgar gergileri.
40 - 100 mm B-s1,d0 yangın sınıflı, ısı köprüsü oluşturmayan paneller.
Su sızdırmaz EPDM contalı saçak, gizli dere ve endüstriyel kapı detayları.
Çelik Fabrika Binası Nedir? (Doğrudan Mühendislik Tanımı)
Doğrudan Tanım: Çelik fabrika binası; endüstriyel üretim hatları, makine parkurları, hammadde kabul alanları, montaj istasyonları ve idari yönetim ofislerini tek bir çatı altında toplayan; 5 tondan 32 tona kadar gezer köprülü tavan vinçlerini sarsıntısız taşıyabilen, TBDY 2018 standartlarında yüksek deprem sünekliğine sahip modüler ağır çelik sanayi yapılarıdır.
Fabrika yatırımlarında en büyük maliyet kalemi zaman kaybıdır. Betonarme fabrikalarda inşaat 12-18 ay sürerken, SerHangar çelik fabrikalarında tüm kolon, kiriş ve makaslar kapalı fabrikada imal edilip şantiyede 45-60 günde cıvatalarla dikilir. İşletme üretime aylar önce başlayarak yatırım amortismanını hızlandırır.
Çelik Fabrika Mühendislik Parametre Tablosu
| Tasarım Kriteri | Hafif İmalat Fabrikası | Ağır Makine & Metal Fabrikası | Kimya & Plastik Fabrikası |
|---|---|---|---|
| Modüler Hol Genişliği | 15 m – 24 m | 24 m – 36 m Çift Hol | 18 m – 30 m |
| Gezer Vinç Kapasitesi | 3 Ton – 5 Ton Tek Kiriş | 10 Ton – 32 Ton Çift Kiriş | 5 Ton – 10 Ton Ex-Proof Vinç |
| Asma Kat Taşıma Yükü | 350 kg/m² Ofis Yükü | 500 – 750 kg/m² Ağır Yük | 400 kg/m² Laboratuvar Yükü |
| Duman & Yangın Tahliyesi | Standart Çatı Menfezi | Otomatik Pnomatik Duman Kapağı | Yangın Perdesi + Ex-Proof Emiş |
| Doğal Aydınlatma | %10 Polikarbon Işıklık | %12 Polikarbon Çatı Şeridi | UV Filtreli Polikarbon Levha |
Gezer Köprülü Vinç (Overhead Crane) Mühendisliği
Fabrikada çalışan tavan vinçleri kolonlara sadece dikey yük değil, ani dur-kalklarda ağır yatay fren kuvvetleri iletir. SerHangar mühendisleri, SAP2000 3 boyutlu dinamik modellemede vinç hareket simülasyonunu yaparak kolon flanşlarına berkitme takviyeleri ve boyuna frenleme çaprazları ekler.
Entegre Asma Katlı İdari Ofis ve Sosyal Alanlar
Fabrika binasının ön aksında veya ara katında trapez sac üzeri hasır çelikli beton dökülen çelik kompozit döşeme kurulur. Zemin katta üretim ve laboratuvar, üst katta ise fabrikayı panoramik cam cepheden izleyen genel müdürlük, muhasebe ve yemekhane alanları inşa edilir.
Modüler Büyüme ve Gelecekte Genişletme Kolaylığı
İşletmeniz büyüdüğünde mevcut binayı yıkmadan, kalkan cephesindeki cıvatalı bağlantılar açılarak fabrikaya yeni akslar (holler) eklenebilir. Bu sayede üretim kesintiye uğramadan fabrika alanı iki katına çıkarılabilir.
Çelik Yapı Metrekare ve Paket Maliyet Matrisi
Bütünleşik Canlı Simülatör mühendislik hesaplarına dayalı fabrika çıkışlı (Ex-Works) paket fiyatlarıdır. Proje net açıklığına, saçak yüksekliğine ve panel tipine göre dinamik olarak hesaplanır.
| Yapı Alanı (m²) | P1: Taşıyıcı Karkas Kiti | P2: Kaplamalı Kit (Kabuk) | P3: Montaj Dahil Yapı |
|---|---|---|---|
|
100 m² (Kompakt Atölye / Depo)
8x12 m | 4.0 m Yükseklik • ~1.440 kg çelik
|
364.000 TL
7.450 USD • 3.800 TL/m²
|
830.000 TL
17.000 USD • 8.650 TL/m²
|
947.000 TL
19.400 USD • 9.870 TL/m²
|
|
250 m² (KOBİ İmalathane / Ambar)
10x25 m | 4.5 m Yükseklik • ~4.455 kg çelik
|
1.040.000 TL
21.300 USD • 3.860 TL/m²
|
2.026.000 TL
41.500 USD • 7.510 TL/m²
|
2.343.000 TL
48.000 USD • 8.680 TL/m²
|
|
500 m² (Standart Ticari Depo)
15x33 m | 5.5 m Yükseklik • ~12.127 kg çelik
|
2.597.000 TL
53.200 USD • 5.250 TL/m²
|
4.173.000 TL
85.500 USD • 8.440 TL/m²
|
4.734.000 TL
97.000 USD • 9.570 TL/m²
|
|
1.000 m² (Lojistik & Sanayi Deposu)
20x50 m | 6.0 m Yükseklik • ~28.560 kg çelik
|
5.827.000 TL
119.400 USD • 5.720 TL/m²
|
8.570.000 TL
175.600 USD • 8.410 TL/m²
|
9.687.000 TL
198.500 USD • 9.500 TL/m²
|
|
2.000 m² (Büyük Fabrika / Dağıtım)
20x100 m | 7.0 m Yükseklik • ~59.160 kg çelik
|
12.025.000 TL
246.400 USD • 5.900 TL/m²
|
17.437.000 TL
357.300 USD • 8.550 TL/m²
|
19.677.000 TL
403.200 USD • 9.650 TL/m²
|
Çelik Yapı Hızlı Fiyat ve Metraj Hesaplayıcı
Arsanızın boyutlarını seçin; anında taban alanı, iç hacim, çelik tonajı ve Bütünleşik Canlı Simülatör fiyatını görün.
6 Adımda Çelik Depo & Fabrika Kurulum Zaman Çizelgesi
Geleneksel betonarmede aylarca süren kalıp, demir ve beton priz bekleme süreleri olmadan; fabrikada ön üretimli ve şantiyede sıfır kaynaklı montaj süreci.
İhtiyaç Analizi & Ön Tasarım
Arsa boyutları, forklift koridorları, palet raf düzeni ve gerekli saçak yüksekliği analiz edilir; en verimli aks planı belirlenir.
3D Statik Hesap & Ruhsat Projesi
TBDY 2018 ve Eurocode 3 normlarına göre SAP2000 simülasyonu yapılır. İMO onaylı resmi statik hesap raporu ve mimari paftalar hazırlanır.
Fabrikasyon CNC İmalat
Çelik profiller CNC plazma tezgahlarda milimetrik delinir ve kesilir. Sıcak daldırma galvaniz (Z275) veya korozyon astar boyası uygulanır.
Temel & Ankraj Aplikasyonu
İmalat devam ederken şantiyede zemin betonu dökülür. SerHangar tarafından verilen şablonlarla kolon ankraj saplamaları milimetrik sabitlenir.
Sahaya Sevk & Cıvatalı Montaj
Tırlarla şantiyeye gelen numaralandırılmış kolon ve makaslar, mobil vinçler ve tork anahtarlarıyla şantiyede tek bir kaynak vurulmadan dikilir.
Kaplama, Oluklar & Teslim
Çatı ve cephe sandviç panelleri monte edilir; mahya, köşe aksesuarları ve yağmur inişleri tamamlanarak yapı iskan ve işletmeye teslim edilir.
Çelik Yapı vs. Prefabrik Betonarme vs. Klasik Betonarme
Endüstriyel depo ve fabrika yatırımlarında yapısal sistemlerin teknik performans, inşaat süresi ve maliyet karşılaştırması.
| Kriter / Mühendislik Parametresi | SerHangar Çelik Sistemler | Prefabrik Betonarme | Klasik Yerinde Dökme |
|---|---|---|---|
|
Yapı Öz Ağırlığı
Zemine binen statik yük
|
Çok Hafif (25 – 45 kg/m²)
Betonarmeden 5 kat hafif
|
Ağır (180 – 260 kg/m²)
|
Çok Ağır (300+ kg/m²)
|
|
Deprem Performansı (TBDY 2018)
Süneklik ve enerji yutma
|
Mükemmel Süneklik
Esner, kırılmaz, sıfır can kaybı
|
Orta – Rijit
Birleşim mafsalları riskli
|
Kırılgan / Yüksek Atalet
|
|
Temel ve Hafriyat Maliyeti
Zemin betonu ve temel derinliği
|
%35 – %45 Tasarruf
Yalnızca hafif hatıl & ankraj
|
Ağır soket temeller gerekir
|
Derin radye/mütemadi temel
|
|
Şantiye İnşaat Süresi
1.000 m² anahtar teslim süre
|
15 – 25 İş Günü
%100 Cıvatalı Hızlı Montaj
|
45 – 75 Gün
|
120 – 180 Gün (Kalıp/Kür)
|
|
Kolonsuz Açıklık Esnekliği
İç hacim forklift manevrası
|
12 m – 45 m Kolonsuz
Sıfır alan ve hacim kaybı
|
Maks. 20-25m (Ağır kirişler)
|
Sık kolon aksı zorunlu
|
|
Genişletilebilirlik & Taşınabilirlik
Gelecekte sökme veya büyütme
|
%100 Modüler & Demonte
Sökülüp başka sahaya taşınabilir
|
Sökülemez, taşınamaz
|
Kalıcı, yıkım gerektirir
|
|
Hurda & İkinci El Değeri
Yatırımın geri dönüş garantisi
|
Yüksek Hurda / Satış Değeri
Çelik her zaman değerini korur
|
Yalnız moloz atığı
|
Yıkım ve moloz maliyeti
|
Hangi Teslim Kapsamını Düşünüyorsunuz?
Taşıyıcı Kit (P1), Kaplamalı Kit (P2) veya Montaj Dahil Çelik Yapı (P3) paketlerimizi satır satır karşılaştırarak kararınızı netleştirebilirsiniz.
P1, P2, P3 Karşılaştırma Tablosunu AçProjeniz İçin Teklif İsteyin
Ölçülerinizi ve ihtiyacınızı paylaşın, mühendislik ekibimiz yaklaşık bütçe ve uygun sistemi sizinle paylaşsın.
Sıkça Sorulan Sorular
Çelik depo, hangar ve endüstriyel bina projeleriyle ilgili aklınıza takılan soruların yanıtları.
Özellikle geniş açıklık (20m+) ve tavan vinci gerektiren sanayi yapılarında çelik karkas betonarmeden daha ekonomiktir. Ayrıca temel hafriyatında %40 tasarruf sağlar ve 1 yıl erken üretime geçirdiği için yatırım geri dönüş süresi çok daha kısadır.
Vinç tonajına göre IPE 400 - HEA 500 arası ağır çelik kolon profilleri kullanılır; kolon üzerine fabrikasyon kreyn konsolları kaynatılarak ray altı kirişleri cıvatalanır.
Çelik ana kolonlara bağlanan çelik tali kirişlerin üzerine trapez döşeme sacı serilir, çelik hasır donatı konulup 10-12 cm beton dökülerek titreşimsiz sağlam kompozit zemin elde edilir.
OSB veya belediye onayına sunulacak TBDY 2018 uyumlu statik hesap raporu, zemin taşıma katsayılarına göre temel donatı paftaları ve mimari projeler eksiksiz hazırlanıp teslim edilir.
Son kalkan cephesi ana taşıyıcı çerçeve gibi tasarlanır; ileride bina uzatılmak istendiğinde panel kaplamalar sökülerek yeni çelik akslar cıvatalarla doğrudan bağlanır.
